Prises de côtes, contrôles et tirage de plans
Il arrive relativement souvent que nous ayons des pièces à fabriquer sans plan.
Il peut s'agir de pièces anciennes fabriquées par une société, une fonderie par exemple qui a cessé son activité, ou qui n'a plus les moules.

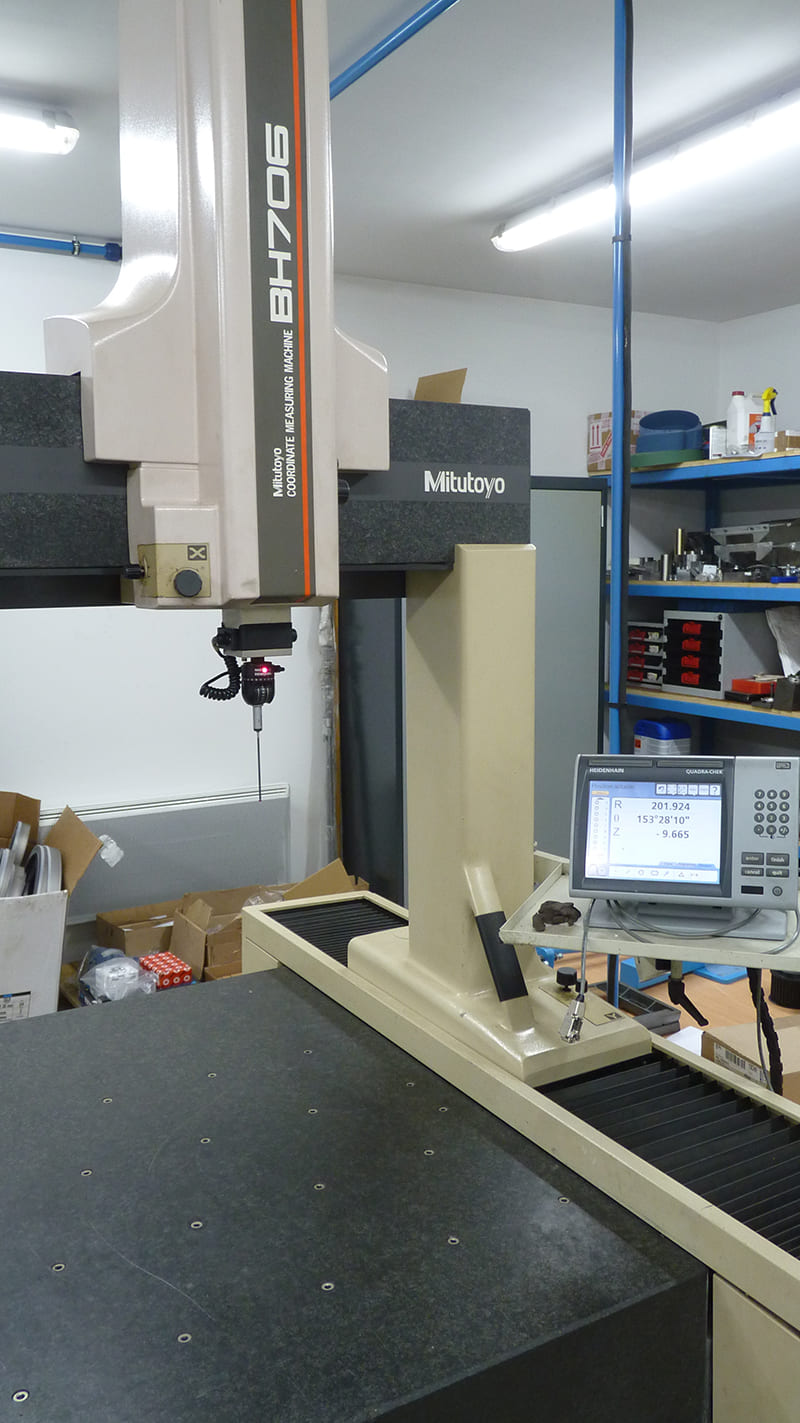

C'est pourquoi nous avons investit dans une machine de contrôle tridimensionnelle nous permettant le relevé de cotes par palpeurs.
Les côtes sont ensuite utilisées pour être injectées dans Solidworks afin de tirer des plans.
La pièce peut alors rentrer en fabrication. Nous pouvons utiliser Hypermill en aide pour la programmation de la machine numérique, mais, comme toujours chez MECALIBRE, l'homme et son savoir-faire restent les décideurs en la matière.
La prise de côtes par machine tridimensionnelle à palpeurs permet en outre la programmation de machines travaillant sur 5 axes. Ces machines sont très utiles pour certaines pièces complexes, permettant de travailler en continu sans démontage/remontage de la pièce afin de sécuriser les différentes cotes fonctionnelles.
Mots clés
- Machine de contrôle tridimensionnellement : tirage de plans sur pièces existantes usagées ou neuves
- C.F.A.O : tirage de plans 3D
- Contrôle de machines 5 axes : efficacité, rapidité et reproductibilité de fabrication en petite série
